Společné radarové systémy

Radarové systémy se významně vyvinuly v tom, jak jsou složeny, signály, které používají, informace, které mohou zachytit, a jak lze tuto informaci použít v různých aplikacích.

Radar je široce používán ve vojenských a civilních oblastech, včetně:

Dozor (identifikace hrozeb, detekce pohybu nebo bezprostřední fuze)

Detekce a sledování (identifikace a sledování cíle nebo námořní záchranu)

Navigace (vyhýbání se střetům automobilů nebo řízení letového provozu)

Zobrazování vysokého rozlišení (mapování terénu nebo průvodce pro přistání)

Sledování počasí (varování před bouřkou nebo větrné profily)

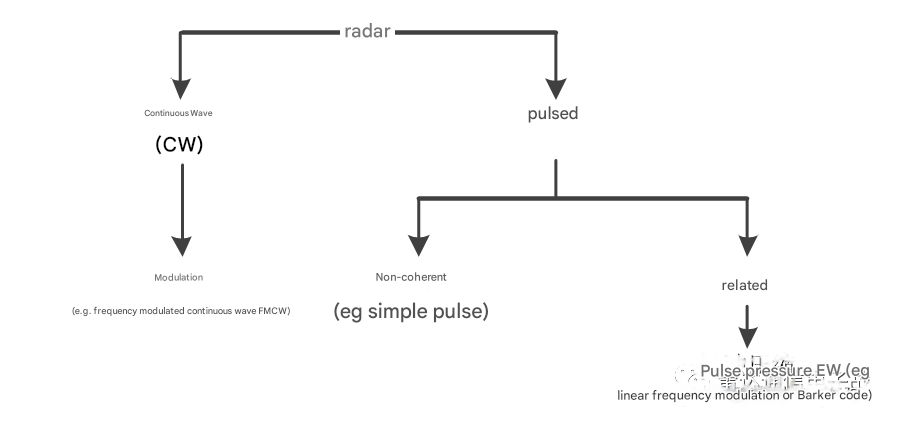

Některé běžné radarové systémy s různými typy signálů jsou uvedeny níže:

Radar s nepřetržitou vlnou (doppler):Radarový systém s nepřetržitou vlnou vysílá signál s konstantní frekvencí. Přijímaný signál má doplerský posun, který může být použit k určení rychlosti cíle. Tento radarový systém se často používá pro sledování provozu.

Radar fmcw:Radarový systém fmcw moduluje frekvenci cw signálu, aby vyprodukoval odkaz na načasování. Pomocí této informace je kromě rychlosti možné měřit rozsah. Významnou výhodou radarů s nepřetržitou vlnou je to, že poskytují nepřetržité výsledky (ve srovnání s pulzními radarovými systémy). Tyto radarové systémy se často používají pro přesné měření výšky letadel při přistání.

Pulsní radar:Základní (nekoherentní) pulsní radarový systém, který určuje rozsah a směr cíle měřením časového rozdílu mezi přenášenými a přijímanými impulsy. Vzhledem k tomu, že fáze je náhodná mezi impulsy, systém není koherentní. Dálkový vzdušný dohled je běžnou aplikací pro tyto radarové systémy.

Doppler pulse radar:Jedná se o koherentní radarový systém, v němž lze na základě změny fáze mezi přijímanými impulsy získat jiné informace než dosah a směr cíle-rychlost cíle. Obvykle se používají vysoké frekvence opakování tepu (prr), což činí měření radiální rychlosti přesnější, ale přesnost dosahu je nižší. Dopplerovy pulsní radarové systémy detekují pohyblivé cíle při potlačení statické zmatky, což má velký význam pro účely monitorování počasí.

Radar:Mti radar také používá dopplerovou frekvenci k rozlišení pohyblivých cílů od nestáleji umístěných cílů a neklid. Jeho vlna je řada nízkých prr impulsů, čímž se vyhýbá nejasnosti dosahu, ale obětuje přesnost rychlosti. Tyto typy radarových systémů se často používají v pozemních aplikacích pro vyhledávání a sledování letadel.

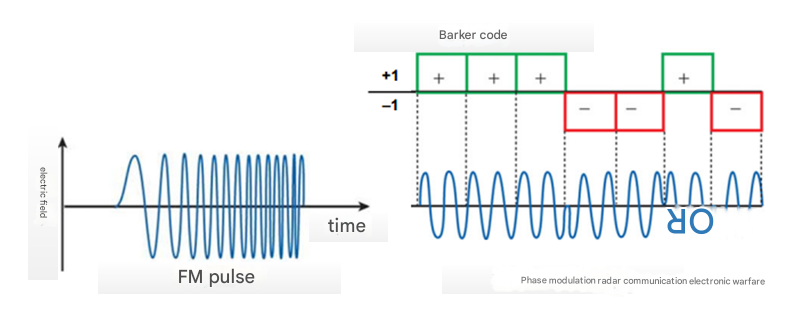

Pulsní kompresní radar:Signály s krátkou šířkou pulzu poskytují lepší rozlišení dosahu, ale jsou v rozsahu omezené. Signály s dlouhou šířkou pulzu obsahují více energie, což poskytuje delší rozsah detekce, ale obětuje rozlišení rozsahu. Komprese pulsu kombinuje výhody dlouhých šířek impulsu související s výkonem a výhody rozlišení krátkých šířek pulsu. Modulací frekvence (e.g., lineární frekvenční modulace) nebo fáze (e.g., s použitím barkerových kódů) vysílaného signálu lze dlouhé pulzy v přijímači komprimovat částkou rovnou inverzní šířce pásma modulovaného signálu; řada systémů monitorování počasí má tendenci používat pulsní kompresní radary.

Monostatický radar:V monostatickém radaru vysílač a přijímač sdílejí stejnou anténu pomocí multiplexování časové oblasti.

Bistatický radar:Radarový systém, kde jsou vysílací a přijímací antény odděleny (obvykle ve velké vzdálenosti nebo v úhlu posunu), se nazývá bistatický radarový systém. Bistatické radarové systémy se často používají k detekci tajných cílů, kde se technologie stealth záměrně vyhýbá odrazu radarových signálů ve směru vysílače.

Radaru ve fázi pole:-----------------------------------------------------------------------------------------------------------------Radarový systém může používat pole antén, která může obsahovat 1 000 nebo 10 000 antén. Přesným ovládáním fáze a amplitudy každého prvku antény lze vytvořit celkový vzor paprsků pole. Tyto stupňované antény jsou alternativou k mechanicky skenovaným anténám, které jsou obecně těžší a jsou náchylnější k selhání.

Kromě toho selhání jednoho bodu motoru způsobí selhání mechanického systému, přestože porucha jednoho nebo více prvků postupné pole antény nebude způsobit, že celý radarový systém selže. Existují dva základní typy radarových systémů elektronicky skenovaných pole (esa): pasivní esa (pesa) a aktivní esa (aesa).
