Jaká je funkce každého drátu v 8-jádrem drátu síťového kabelu v systému sledování videa?

Když mnoho přátel připojí síťový kabel, obvykle nepoznají osm měděných drátů v síťovém kabelu, které jsou ty, které zajišťují normální přenos sítě? První, co je třeba vědět, je celková funkce osmi měděných drátů. Aby se snížilo vzájemné rušení elektromagnetických signálů, je osm měděných drátů s určitou hustotou zkrouceno. Tímto způsobem, při vysílání elektrických signálů, se rádiové vlny vyzařované navzájem zruší, což účinně eliminuje rušení. Z této struktury je také odvozen název twisted pair.

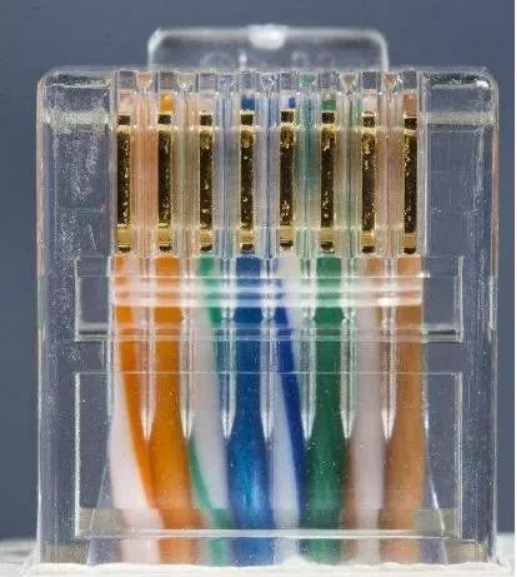

Při přenosu telefonních signálů byla použita nejstarší aplikace zkrouceného páru a pak se postupně zavedla do přenosu digitálních signálů. Nyní se široce používají twisted pair kategorie 5e a twisted pair kategorie 6. Maximální šířka pásma může dosáhnout 1000mbps. Jedinou nevýhodou zkrouceného páru je, že přenosová vzdálenost je krátká, která může dosáhnout jen 100 metrů. Obecně platí, že 5. kategorie nad 5. kategorií kabely s twisted-pair potřebují použít čtyři páry drátů, tj. dráty s 8 jádrem. Pod 100m, obvykle použijte 1, 2, 3, 6, čtyři dráty. Hlavní linka (standard 568b): řada řádků na obou koncích je stejná a řada řádků je: oranžově-bílá, oranžová, zelená-bílá, modrá, modrá-bílá, zelená, hnědo-bílá, hnědá. Reverzní čára (568a): jedním koncem je řádková řada kladné čáry a druhým koncem je: zeleno-bílá, zelená, oranžově bílá, modrá, modrá-bílá, oranžová, hnědo-bílá, hnědá. The first monitoring press: 568a line sequence is not necessary to memorize, one is no longer using this line sequence, and when the other one is used, jen vyměnit 13 a 26 na základě b.

Specifically, why use 1236 four wires, then you need to know what the function of each core is: 1 output data ( ) 2 output data (-) 3 input data ( ) 4 vyhrazený pro telefonní použití 5 vyhrazený pro telefonní použití 6 pro vstupní údaje (-) 7 vyhrazených pro telefonní použití 8 vyhrazených pro telefonní použití je zřejmé, že i když má twisted pair 8 jádrech drátů, pouze 4 z nich se ve skutečnosti používají v současné době široce používaném síťce 100m. Kořeny, jmenovitě 1., 2., 3. a 6., hrají roli přijímání a odesílání signálů. 4, 5, 7 a 8 jsou oboustranné linky, vyhrazené pro použití. Když však síť běží nad 100m, bude obvykle použito všech osmi jádrov. Například pro kabely kategorie 6 a kategorie 6 musí být použita nejen 1 3 2 6, ale také osm jádrov, jinak bude provoz sítě nestabilní. Odebírání síťového kabelu můžeme zjistit, že hustota vinucích čtyř párů zkroucených párů není stejná. Oranžové a zelené páry používané k předávání dat mají výrazně více vinutých otáček než hnědé a modré páry používané pro uzemnění a jiné veřejné účely, takže se doporučuje, když obvykle děláte jumpery, zařadit je striktně v pořadí 568b.

Často slyším, jak lidé říkají: "rád dělám řádky v pořadí, na který jsem zvyklý, může být použit?" můžete to použít doma neústupně, ale pokud jste v projektu, měli byste být přísnější a dodržovat pořadí řádků. V opačném případě se ztratí úloha zvráceného páru. Oslabení přenosu dat je vážné a přenosová vzdálenost je značně snížena. Zde chceme zdůraznit, že pokud trváte na uspořádání řady drátů podle vlastních návyků, musíte dát dvě jádra 1 a 3 na pár zkroucených párů, a dvě jádra 2 a 6 na páru zkroucených párů.
