Jak fungovat skluzavé prsteny

Posuvný prstenec je elektrická součást odpovědná za připojení a vysílání energie a signálů k rotujícímu tělu. Podle přenosového média jsou skluzné prsteny rozděleny na elektrické skluzné prstence, tekuté skluzné prstence a hladké prstence, které lze také společně označovat jako "rotační komunikace" nebo "rotační komunikace". Posuvné prsteny jsou obvykle instalovány ve středu otáčení zařízení a jsou složeny převážně ze dvou částí: rotační a stacionární. Rotační část je spojena s rotační strukturou zařízení a otáčí se s ní, nazývaná "rotor", a stacionární část je napojena na zdroj energie pevné struktury zařízení, nazývané "stator".

Posuvné prstence mohou být použity v jakémkoli elektromechanickém systému, který neustále vysílá signály výkonu a dat s rotací 360 °, a často se nazývají vodivé klouzavé prstence, kartáče, adaptéry, sběrače, sběratele, sběratele, rotační spoje, sběratelské kroužky a zpětné kroužky, komutátor atd., Jeho principem je realizovat přesné přenosové zařízení proudu, datového signálu nebo přenosu obrazu a výkonu dvou relativních rotačních mechanismů. Často se používá v oblasti 360 ° neomezené nepřetržité otáčení, což vyžaduje přenos elektrických signálů a datových signálů z pevné polohy do rotační polohy.

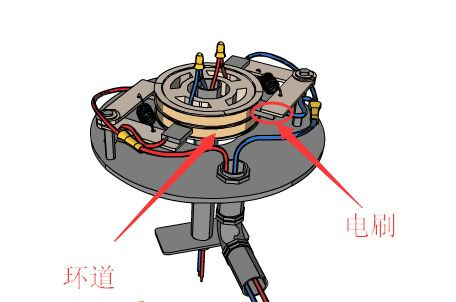

Jeho struktura je složena převážně z elastických materiálů (elektrické kartáče), posuvných kontaktních povrchových materiálů (vodivé kruhy, přesných malých ocelových ložisek, izolačních plastových materiálů a spalovacích materiálů. Elektrické kartáče jsou vyrobeny z materiálů ze slitiny drahých kovů do tvaru "ii" a vodivé drážky "v" a "konkávé" prstenu jsou symetricky dvojitě kontaktní, a použijte elastický tlak štětce k posunutí s kruhovou drážkou vodivého prstenu k přenosu signálů a proudů. Jedná se o klíčovou složku elektromechanického vybavení v různých průmyslových odvětvích, jako jsou přesné rotační stoly, kabelové vybavení, výroba větrné energie, jednokrystalová pec, plnivé a balící stroje, automatické otočné dveře atd.
