Jak rozlišovat funkce tištěných síťových kabelů, skrúcených párových kabelů a dvojitých síťových kabelů super typu 5?

Síťový kabel, jako součást návrhu a konstrukce integrovaných kabelů, je základním nosičem většiny informačních přenosových systémů. Jeho význam je zřejmý. This paper will analyze the main role of shielded network cable. Co je to zvrácený pár? Co jsou stp, sftp, utp, ftp a astp? Super 5 double shielded network cable of what? Co je to super třída 5 single shielded network cable? Jaký je rozdíl mezi kabelem s dvěma obrazovkami a netištěným kabelem? Jak rozlišovat nadtřídu pět řádků? Jak rozlišovat super šest řádků?

1. what is the main function of the shielded network cable?

Tištěné síťové kabely se používají v prostředích se silným rušením. Rušení způsobí přerušovaný nebo dokonce přerušený přenos signálu. A tištěné kabely mohou být velmi dobrou odolností proti rušení, udržovat normální přenos a má dobrý tajný výkon, stínící drát stínovací strukturu, aby se snížilo vzájemné rušení mezi kabely mají vrozenou výhodu, chránící elektromagnetický signál vnějšího světa, Nejenže může folie blokovat elektromagnetický únik drátu samotného ve stejnou dobu, také nemají signál poruchy požáru ovlivnit práci jiného kabelu, může zabránit tomu, aby informace byly poklepány.

V tištěném síťovém kabelu je měděný drát, tj. pozemní kabel. Můžete použít tištěnou rj45 zásuvku a jeden konec výfukového vedení je uzemněn, když je používán. Pozemní drát je lepší na stínění vnějších signálů. Tištěné síťové kabely musí být dobře uzemněné a chráněné linky, aby se snížil dopad silného rušení na síťové signály. Nepoužívejte chráněné síťové kabely, pokud je to nutné, protože chráněné síťové kabely mají vysoké požadavky na kabeláž. Tištěné síťové kabely musí být v systému dobře uzemněné a chráněné součásti. Pokud není uzemnění dobré, pak bude efekt velmi špatný.

Pokud země není správná, je odpor uzemnění příliš velký nebo nerovnoměrný zemní potenciál, způsobí zemní hluk, konkrétně jeden generovat rozdíl elektrického potenciálu na dvou hodinách v přenosovém kanálu, tak, aby interferenční proud kovové stínící vrstvy, stínící vrstva je tvořena jedním z největších zdrojů interferencí, Tištěné požadavky na kabelové zapojení přísnější, všechny díly jsou potřebné s tištěným výkonem a potřebuje dobrý uzemňovací systém. Ve skutečné konstrukci je těžké být dokonale uzemněn. V důsledku toho se samotná stínovaná vrstva stává největším zdrojem rušení a výkon může být dokonce horší než netištěný zkroucený pár.

2. what is a twisted pair? Proč ty twistees?

(1) twisted pair: as a transmission medium, it is made of two thin copper wires wrapped with insulating material at a certain ratio.

(2) proč chcete větrat dva kabely s krouceným párem: protože vzájemné vinutí mění původní elektrické vlastnosti kabelu, které mohou nejen snížit jejich vlastní proměnu, ale také zabránit rušení jiných signálů na kabelu v největší míře.

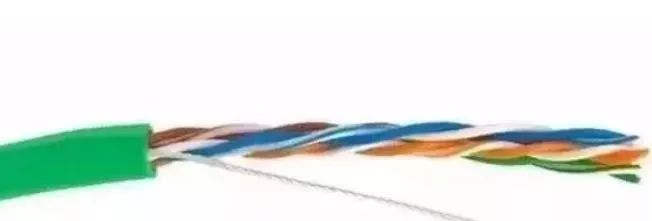

Obrázek ukazuje super pět typů zkroucených párů, sestávajících ze čtyř párů propojených drátů, celkem osmi drátů. Twisted pair je druh přenosové médium, nejčastěji používané v komplexním elektroinstalačním inženýrství. Jedná se o druh obecného rozvodného drátu vyrobeného splétáním dvou vzájemně izolovaných drátů dohromady podle určitých specifikací. Patří do přenosného média informační komunikační sítě.

Rozlišují se stp, sftp, utp, ftp a astp

Stp: nezávisle chráněné twisted pair dráty. Mimo hlavní dráty se přidává vrstva hliníkové fólie. Každý pár drátů má krycí vrstvu hliníkové fólie, aby se snížilo oslabení signálu. K dispozici je také kovová pletená stínovaná vrstva pro každé čtyři páry drátových lepidel, která dosáhla strukturálního standardu sedmi typů sítí.Ork kabely. Vhodný pro vysokorychlostní síť a vysoce bezpečnostní přenos, může podporovat budoucí aktualizace aplikací, může sjednotit platformu pro kabeláže, společně přenášet více mediálních informací.

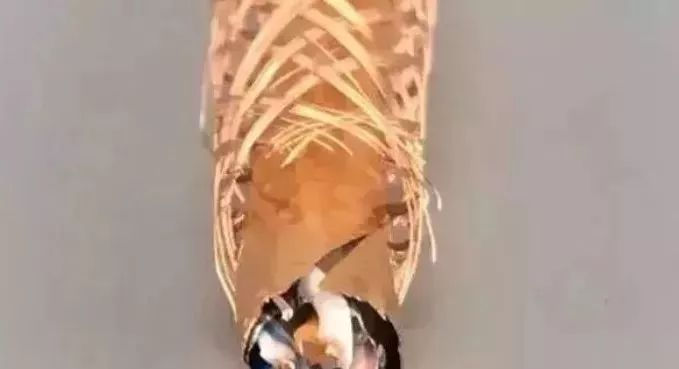

Sftp: double-shielded twisted-pair cable. Pletená síť se přidává na základě hliníkové fólie stp. Obvykle je pletená síť vyrobena z hliníkového magnetického drátu a konzervovaného měděného pletiva. Jeho výhoda spočívá v účinném snížení magnetického pole prostředí, rušení signálu, nízkého stupně útlumu vnitřního signálu. Slabost je měkký sex je špatný a drahý, tento druh poskytuje drát antiinterferencí a vysoce důvěrné přenosu, v profesionálním projektu elektroinstalace použitelného zvláštního prostředí.

Utp: unshielded twisted pair cable is the most widely used cabling system wire in the common market. Používá se pro běžné síťové aplikace s šířkou přenosového pásma nižší než 250mhz a bez zvláštních požadavků na výkon. Celkový výkon splňuje požadavky, cena je nízká a konstrukce a údržba jsou pohodlné. Maximální výkon tohoto typu však podporuje pouze kabelový systém se šesti typy síťových kabelů.

ftp: jedná se o zkroucený drát chráněný hliníkovou fólií. It has the advantages of large bandwidth, certain anti-interference ability, reduced signal attenuation, low smoke recovery, no halogen, and environmental protection.

Astp: to znamená, že obrněný dvoustranný tištěný síťový kabel (kabel) je speciální síťový kabel s dvojitým stínem. Na základě výše uvedené dvojitě tištěné čáry je vnější vrstva ocelové pásky zbrojová vrstva. Při použití jsou oba konce ocelové pásky zbrojní vrstvy uzemněny a jeden konec nejvnitřnějšího stíněného vrstvy je uzemněn. Kromě účinku dvojitého stíněného drátu je pevnost vyšší, která může být použita pro elektroinstalační systémy s častým poškozením hlodavců nebo požadavky na výbušnost. Obecně je tištěný drát dražší než netištěný drát v nákladech a instalaci a výkon ohybu je o něco horší. Ale je vhodný pro některé speciální prostředí a obrazovky systému zapojení. Můžeme pochopit jejich vlastní situaci po přiměřené volbě, optimalizovat náklady a elektroinstalační efekt.

Co je to super třída 5 single shielded network cable?

The whole system is all shielding equipment, including network cables, modules, crystals, etc. v porovnání s super pěti netištěnými síťovými kabely, kromě zkroucených drátů a plnicích lan, je vnější vrstva zabalena hliníkovou fólií, která může snížit záření. Pokud je elektromagnetické záření těžké a požadavky na přenos dat jsou přísné, je jednotný stíněný síťový kabel super třídy 5 spolehlivý.

Co je super 5 double tištěný síťový kabel?

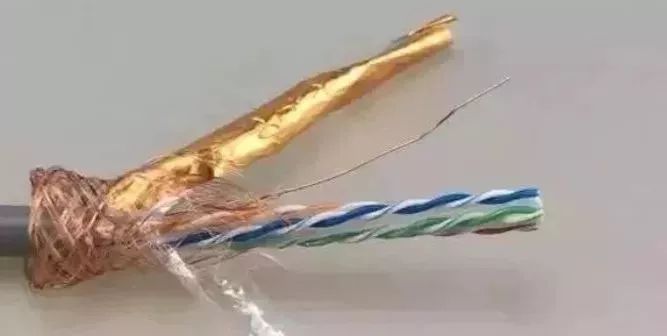

Double-tištěný síťový kabel je zabalený do vrstvy hliníkové fólie kolem zkrouceného páru a má vrstvu kovové pletené pletivo, který je vhodný pro vysokorychlostní sítě a vysoce bezpečnostní přenos ke snížení záření. Stínovací drát je vhodný pro oblast aplikace vysokorychlostního signálního signálu akordu a kabeláže mezi uživatelskou komunikací vedoucím koncem a distribučním rámem obytného integrovaného elektroinstalačního systému.

Jaký je rozdíl mezi kabelem s dvěma obrazovkami a netištěným kabelem?

Tištěný síťový kabel odkazuje na síťový kabel se stíněnou vrstvou uvnitř a stírací vrstva se týká hliníkové fólie a tkané sítě. Single shield cable shield is only a layer of aluminum foil paper, double shielded cable outside the wire pair wrapped in a layer of aluminum foil, and a layer of metal mesh grid, double screen cable and the shielded cable is according to the environment of the use of different to distinguish, Double tištěný kabel je hlavně se silným interferenčním prostředím, tištěný kabel se používá v běžném každodenním prostředí sítě.

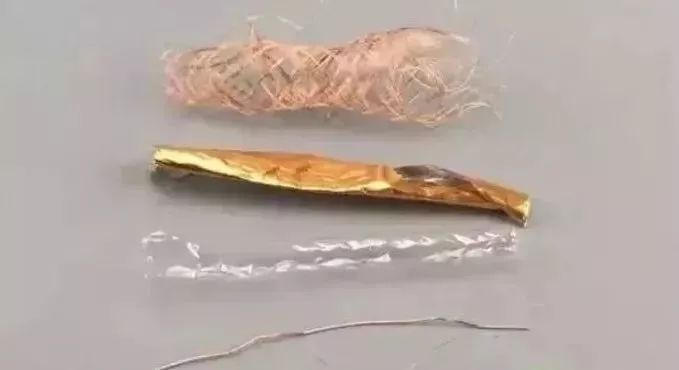

(1) double shielding: the network cable and the unshielded network cable are very easy to distinguish from each other in terms of internal structure. Double shielded network cable has a layer of metal shielding net and a layer of aluminum foil inside. Double tištěný síťový kabel je také známý jako double screen belt netPracovní kabel. Netištěný síťový kabel má pouze čtyři páry síťových kabelů.

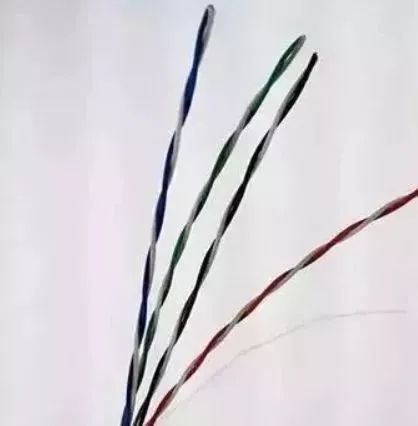

(2) kabel: vnitřní dráty jsou těsně navlečeny ve směru proti směru hodinových ručiček, což pomáhá snížit vnitřní proměnu a vnější rušení. V běžném síťovém prostředí nemají slabý elektromagnetický rušení vliv na netištěný síťový kabel a jádro uvnitř síťového kabelu je navíjeno ve dvojicích. Délka odbočení síťového kabelu je délka dvojice kabelu s krouceným párem. Je to délka točení a ukazuje, jak úzce je každý pár kabelů navinutý.

Každý pár kabelů uvnitř síťového kabelu je zkroucený proti směru hodinových ručiček a kroucená vzdálenost každého páru je jiná. Toto vzájemné vinutí mění původní elektronické vlastnosti kabelu, které mohou odolávat některým vnějším elektromagnetickým rušením, a snižují problém proměnných stisků způsobený vlastním signálem.

Když jsou zapojeny silné interferenční prostředí ovlivní efekt přenosu sítě, vážné může vést k přerušení přenosového signálu, elektroinstalační prostředí vysokonapěťových elektrických vedení nebo zvukového zařízení streamline, síťový přenos signálu nestabilní fenomén více zřejmé, jako tento druh situace bude používat dvojité kabely na ochranu rušivého signálu, Udržet normální signál přenosu sítě.

(3) double shielded cables: in the process of wiring is more complicated than the shielded cable, require wiring system, all parts are needed with shielding performance, and need to have good ground system, pokud je půda špatná, udělejte, že štít jsou zdroji rušení, V největším výkonnosti se dokonce nevrátí rovná netištěné twisted-pair kabelu, takže tištěný kabel se používá, pokud je to nutné.

Jak znáš supertřídu pět řádků?

1. check

(1) cat 5e je vytištěn na vlákno těla více než pěti kategorií.

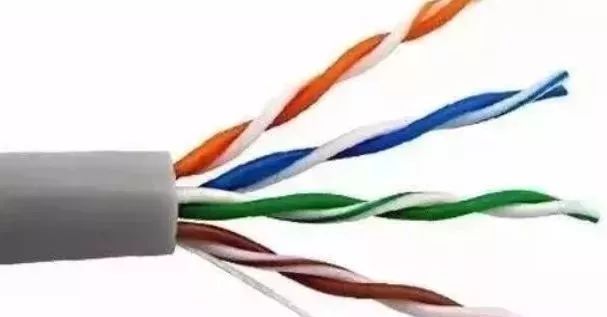

(2) v kůži jsou čtyři páry zkroucených párů: modrá, modrá a bílá, oranžová a oranžová a bílá, zelená a zelená a bílá, hnědá a hnědá a bílá.

(3) existuje také lano (flocculent), označované jako lano v tahu, který se používá ke zlepšení pevnosti v tahu kabelu a zkrouceného páru v on-line kůži krytého síťového kabelu.

2. identifikovat

Síťové kabely super 5 jsou zařazeny do netištěných a tištěných síťových kabelů. Rozdíly jsou následující: tištěné síťové kabely jsou rozděleny na jedno tištěné síťové kabely (zabalené twisted pár s vrstvou hliníkové fólie) a dvojitě tištěné síťové kabely (na základě hliníkové fólie s vrstvou sítě). Tištěné síťové kabely mohou účinně zabránit rušení elektromagnetického záření z jiných vysoce výkonných drátů a silných zdrojů napájení, výrazně snížit rychlost bitových chyb přenosu signálu a hrát roli stínu rušení.

3. klasifikace

Materiály super pěti síťových kabelů jsou rozděleny do různých bezkyslíkových mědi, bronzu, hliníku potaženého měďmi, stříbrného, čtyřech železných a čtyř hliníkových atd. four iron four aluminium is one of the worst quality. Hliník s měděným povlakem a hliník s měděným povlakem budou spalovány okamžitě, když se setkají s ohněm. Po vypálení budou okamžitě rozbité. Bronz je také známá jako měď potažená měď a vnější vrstva je obalena vrstvou mědi bez kyslíku. Kyslík volný měď je skutečný kyslík volný měď bez ohledu na to, kolik vrstev škrabaný povrch a barva měděného jádra se nezmění.

Ve skutečnosti existují 4 páry kabelu twisted pair, plnící se lano a vnější kůže. Outdoor is more than indoor pe waterproof outer layer, which mainly plays the role of waterproof and moisture-proof. Životnost super five kabelu je asi 10 let.

Jak rozlišovat super šest řádků?

1. podívejte se na strukturu

Křížový skelet, šest druhů drátu, v porovnání s super pět druhů drátu uprostřed izolačního křížového skeletu, síťový kabel čtyři páry zkroucených párů jsou plaCed ve čtyřech drážkách, taková struktura může zlepšit rovnováhu charakteristiky kabelu, v porovnání s pěti druhy drátů, šesti druhů drátů výkonnosti rychleji a lépe.

2. appearance

Těleso šesti typů drátů je vytištěno logem cat 6, zatímco těleso drátu typu super five je vytištěno cat 5. kromě toho je měděné jádro šesti typů drátů silnější a větší než u pěti typů drátů.

3. výkon

Důležitým rozdílem mezi kategorií 6 a super kategorií 5 je to, že zlepšuje výkonnost, pokud jde o přesun, jakož i ztrátu návratnosti. Ve skutečnosti, největší rozdíl mezi kategorií 5 a super kategorií 5 je, že super kategorie 5 linka má větší zlepšení výkonu, kategorie 5 linka nemá tah šňůru.
