Zásady a problémy používání technologie tepelného zobrazování pro měření a kontrolu teploty lidského těla (2)

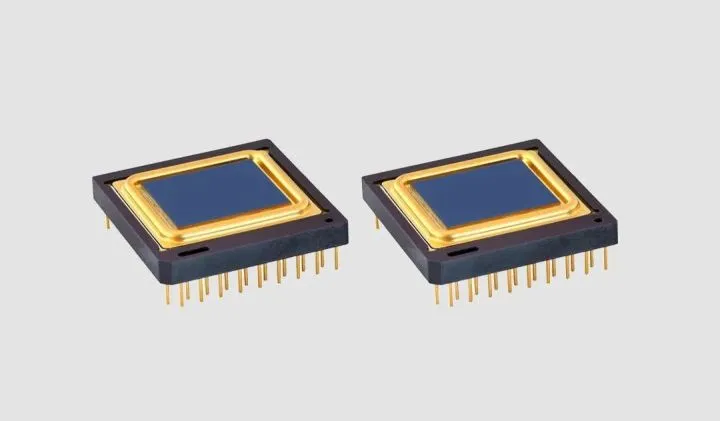

1. detektor založený na principu měření odporu mikrozáření

Termistor je ovlivněn infračerveným zářením a změní jeho teplotu, což zase mění hodnotu odporu odporu. Hodnota infračerveného záření může být získána čtením změny napětí způsobené změnou hodnoty odporu.

Tepelné snímače většinou používají tento princip. Průmyslové a zdravotnické prostředky jsou obecně nechlazené, zatímco vojenské aplikace obvykle používají chlazené modely. Podle různých materiálů termistoru existují roztoky s použitím oxidu vanádu (vox) a amorfního křemíku (α-si). K předním společnostem patří zahraniční flir a ulis, domácí průvodce infračervené, dali technologie, raytron technologie, hikmicro (dceřiná společnost hikvision) atd.

2. některé otázky, které je třeba zvážit

Vztah mezi signálem získaným z detektoru tepelného zobrazování a teplotou objektu není lineární, takže problém je velmi komplikovaný, a je pro nás obtížné získat přesnější teplotu lidského těla. Ale můžeme tvrdě pracovat z následujících aspektů:

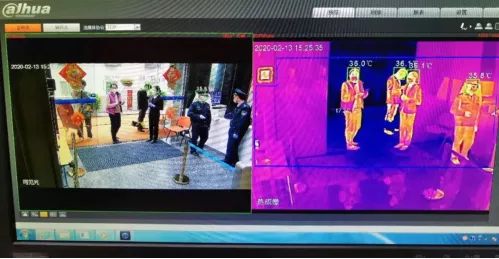

Zacházet s lidmi jako s černými těly, použít algoritmy ai k výběru oblastí měření teploty a určit strategie online kalibrace v reálném čase. Některé kamery na měření teploty ai používají tento přístup.

Add black body to the application scene, real-time online calibration. Ačkoli je tato metoda problémová a nákladná, měřené údaje jsou přesnější a skutečná přesnost může dosáhnout ± 0,3 ° c.

V současné době, některé vchody a výstupy do kantonského metra přijímají tuto metodu, což je zodpovědnější přístup.

Při použití kalibrace černého těla je další otázka včasnosti. Obecně platí, že pokud je vnitřní teplota a životní prostředí relativně stabilní, může být tento standard po kalibraci používán po delší dobu. Pokud se však životní prostředí a teplota v průběhu času mění, musí být znovu kalibrována. Například určitá ruční tepelná snímací kamera hikmikru má přesnost měření teploty ≤ ± 0,3 ℃ a konkrétně se poznamenává, že jedna kalibrace je platná do půl hodiny.

Bez černého těla by nejpřesnější přesnost měření teploty infračervené tepelné zobrazovací kamery měla být ± 0,5 ℃. Přesnost běžného termometru čela je obecně ± 0,3 ℃ a doporučená nejlepší zkušební vzdálenost je 3cm-5cm. U některých současných měřících panelů na teplotu tváře je doporučená nejlepší zkušební vzdálenost 0,5-15m, pokud dokáže splnit potřeby rozpoznávání obličeje. Pokud je vzdálenost na měření teploty dál, přesnost se rozhodně sníží a je zapotřebí lepší způsob, jak kompenzovat.

Flir, vůdce v kamer s tepelným zobrazováním, nedoporučuje používat zařízení pro tepelné zobrazování pro přímé měření a čtení teploty lidského těla. Dávají jiný nápad. Použijte tepelnou snímací kameru, abyste zjistili lidi s vysokou teplotou těla v davu, a pak provedete druhé měření teploty, aby bylo potvrzeno. Kvantitativní testování je obtížné, ale kvalitativní testování je jednodušší.

Pokud jde o teplotní standard 37.3 ℃. Lidé s tělesnou teplotou ≥ 37,3 ℃ musí být izolováni. Tento standard navrhují lékaři, protože lidé s tělesnou teplotou ≥ 37,3 ℃ patří k horečce. Ve skutečném provozu, zda jsme také nastavili standard jako 37.3 ℃ při testování s infračerveným měřicím zařízením na teplotu? Tato otázka vyžaduje vážné zvážení.

Modul rozpoznávací kamery a čip tepelného zobrazování jsou integrovány a je třeba zvážit odvod tepla. Je nezbytné zajistit, aby okolní teplota tepelného zobrazovacího čipu byla stabilní, aby se teplota kvůli dlouhodobé práci nezvýšila a ovlivnila přesnost detekce.
