Souhrn společných vzdáleností přenosu kabelů

Úvod do typů monitorovacích videokabelů:-------------------------------------------------------------------------------------------------------------

Podle materiálu existují syv a sywv. Struktura fyzikálního materiálu izolační vrstvy je odlišná. Syv je pevný polyetylenový kabel; sywv je vysoce fyzický penový kabel. Přenosový výkon fyzického penového kabelu je lepší než u polyetylenu. (S -- koaxiální kabel y -- polyethylen v -- polyvinylchlorid w -- stabilizovaný polyethylen)

Podle impedance lze rozdělit na syv 50-xx syv 75-xx SYV-100 xx... xx představuje vnější průměr izolační vrstvy.

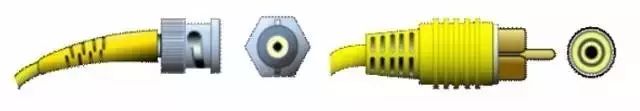

1. composite video signal: the general connector is bnc, rca (lotus head)

75 představuje odpor a následující 3 a 5 představují jeho vnější průměr izolace (3mm/5mm).

Body video linky:

75-3 přenosová vzdálenost je asi 200 metrů;

75-5 přenosová vzdálenost je asi 500 metrů;

75-7 rychlostní přenosová vzdálenost je asi 500-800 metrů);

75-9 rychlostní přenosová vzdálenost je asi 1000 --- 1500 metrů;

Rychlostní vzdálenost 75-12 je asi 2000 ---- 3500 metrů.

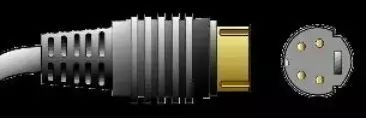

2. s-terminál (nebo y/c)

Jeho vědecký název se nazývá "dvoukomponentní video rozhraní", obecně známý jako terminál s, a přenosová vzdálenost je 15 metrů krátká.

Specifikace s-video připojení je specifikace vyvinutá japonci. S odkazuje na "samostatný", který odděluje výstup svítivosti a chrominance, při výstupu smíšených videosignálů se vyhýbají vzájemnému rušení svítivosti a chrominance. Rozhraní s je vlastně pětijádové rozhraní, které se skládá z pěti jádrov, včetně dvou světelných signálů, dvou signálů chrominance videa a jednoho běžného stíněného pozemního drátu.

V porovnání s rozhraním av, protože již nevykonává smíšený přenos y/c, není potřeba jasného oddělení barev a dekódování, a použití nezávislých přenosových kanálů se z velké části vyhýbá zkřížení signálu ve videozařízeních. Zkreslení obrazu výrazně zlepšuje jasnost obrazu. Avšak, s-video stále musí smíchat dva barevné signály (cr cb) do jednoho chrominance signálu c, předat ho, a pak to dekódovat do cb a cr v zobrazovacím zařízení pro zpracování, které stále přinese ztrátu signálu. Distortion (small, but still detectable when tested under the rigors of broadcast video equipment). Navíc je šířka pásma chrominačního signálu omezena i kvůli smíchání cr a cb, takže i když je s-video již relativně dobré, je stále daleko od dokonalosti. Ačkoli s-video není nejlepší, s ohledem na další faktory, jako jsou současné tržní podmínky a celkové náklady, je to stále jeden z nejčastěji používaných videokazití.

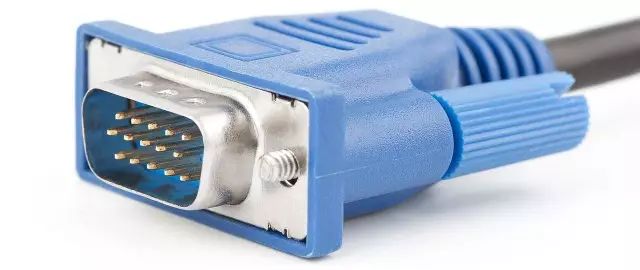

3. vga signál

Vga (video graphics array) je standard přenosu videa zavedený společností ibm s ps/2 v roce1987. It has the advantages of high resolution, fast display rate and rich colors. Byl široce používán v oblasti barevných displejů. It is easy to attenuate, the transmission distance is short, and it is susceptible to interference. Jeho 3 4/6vga přenosová vzdálenost je 15-30m.

4. komponent video (rgbhv signál)

Rozhraní barevného rozdílu je založeno na rozhraní s a modrý rozdíl (b) a červený rozdíl (r) v signálu chrominance (c) jsou odesílány odděleně, a rozlišení může dosáhnout více než 600 řádků. Obvykle používá ypbpr a ycbcr dva druhy znaků, první představuje výstup progresivní barevného rozdílu v skenování, druhé představuje výstup rozdílného barevného rozdílu v interlace. V dnešní době, mnoho tv produkty spoléhají na barevný rozdíl vstupu ke zlepšení kvality vstupního signálu, a prostřednictvím barevného rozdílu rozhraní, různé úrovně signálů mohou být vstupy, od nejzákladnějšího 480i do 480p s skenováním násobitele, dokonce i 720p, 1080i, The only way to transmit the signal to the tv is through the component input. Přenosová vzdálenost 75-2rgb je 30-50m a přenosová vzdálenost 75-3rgb je 50-70m.

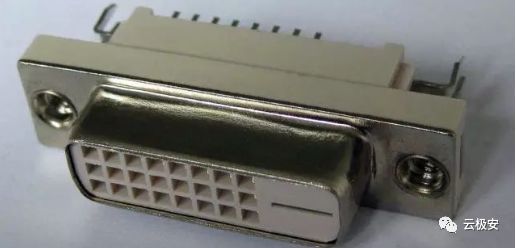

5. dvi

DVI-A (analog, analog) interface: this interface is actually a deformation of the vga interface. Kdysi se používal na některých high-end crt monitorech, ale teď byl v podstatě eliminován. Často říkáme, že "falešné rozhraní dvi" se týká DVI-A, protože stále vysílá analogové signály, a nikoli digitální signály, které odrážejí výhody technologie dvi.

DVI-D (digital) interface: DVI-D is a true digital signal interface, which is more advanced than DVI-A; however, the DVI-D interface also has shortcomings, that is, users cannot use the interface. Kompatibilní se staromódními crt monitory, pokud se stane, že na lcd displeji je pouze rozhraní d-sub, pak se uživatel bude dívat jen prázdně.

DVI-I (integrované) rozhraní: toto je hybridní rozhraní, které integruje DVI-A a DVI-D. It is compatible with both DVI-D and DVI-A (it can also be converted to connected to d-sub), which is the most compatible dvi interface at present

Obecně řečeno, při vysílání videosignálů pod 1600 × 1200 @ 60hz neexistuje žádný zřejmý rozdíl mezi jednokanálovým dvi a dvojkanálovým dvi. Pokud váš monitor podporuje full hd (1920 × 1080) nebo vyšší rozlišení, nevolte jednokanálový datový kabel dvi. DVI-D může přijímat pouze digitální signály; DVI-I může současně přijímat digitální signály a analógové signály a přenosová vzdálenost je krátká, 7-15m.

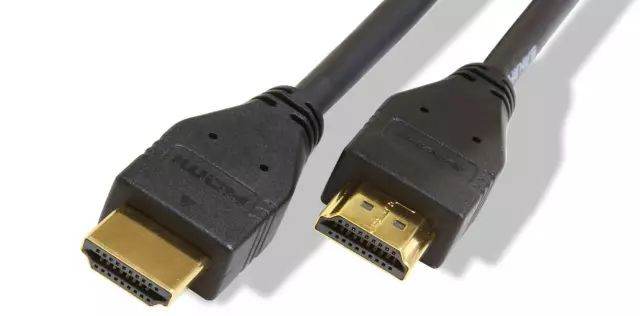

6. hdmi

Používá stejný podkladový protokol jako digitální signál dvi, takže ho lze také vyměnit s signálem dvi prostřednictvím adaptéru a je kompatibilní s signálem dvi. Výkonnější než rozhraní dvi, hdmi umožňuje přenos vysoce věrných zvukových signálů přes kabely hdmi při vývoji komunikačního protokolu. Bezproblémové připojení snižuje potíže s elektroinstalací a dělá hdmi širší kompatibilitu. Podporuje rychlost přenosu dat 5gbps a může předávat až 15 metrů.

V porovnání s dvi může hdmi vysílat digitální zvukové signály a přidá podporu hdcp, přičemž poskytuje lepší volitelnou funkci ddc. Hdmi podporuje rychlost přenosu dat 5gbps a může vysílat až 15 metrů, což stačí k zvládání 1080p videa a 8-kanálového zvukového signálu. A protože 1080p video a 8-kanálový zvukový signál vyžaduje méně než 4 gb/s, hdmi má spoustu hlavy. To umožňuje připojit dvd přehrávač, přijímač a prr samostatně jediným káblom. Kromě toho hdmi podporuje edid a ddc2b, takže zařízení s hdmi má vlastnosti "plug and play", a "vyjednávání" bude automaticky provedeno mezi zdrojem signálu a zobrazovacím zařízením a bude automaticky vybrán nejvhodnější video/audio formát.

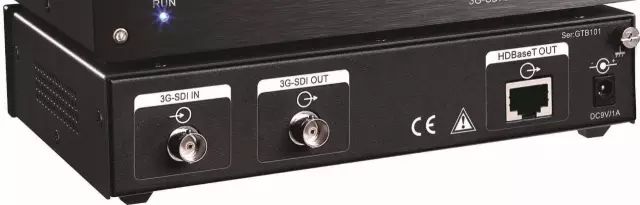

7. sdi

Sdi (serial digital interface) is "digital component serial interface". Then HD-SDI is the high-definition digital component serial interface. HD-SDI je nekomprimovaná rádiová a televizní kamera s vysokým rozlišení v reálném čase, což je další technologický pokrok v oblasti bezpečnostního monitorování, který poskytuje zdroje obrazu s vysokým rozlišením pro monitorovací centra.

Společné řídicí signály, rs232, rs422, rs485, ir, CR-NET (creator control signal)

Rychlost přenosu rs232 je nízká. Při asynchronním přenosu je rychlost baudu 20kbps. Rozhraní používá signální čáru a linii návratu signálu, aby tvořily společný formulář pozemního přenosu. Tento běžný pozemní přenos je náchylný k interferencím v běžném režimu, takže je odolný proti rušení hluku je slabý. Přenosová vzdálenost je 15 metrů až 20 metrů. Při použití komunikačního kabelu 150pf/m je maximální komunikační vzdálenost 15m; pokud je snížena kapacita na metr kabelu, může být komunikační vzdálenost zvýšena. Dalším důvodem krátké přenosové vzdálenosti je to, že RS-232 je jednorázový přenos signálu, a existují problémy, jako je běžný zemní hluk a neschopnost potlačit běžné rušení režimu, sO obecně se používá pro komunikaci do 20m.

RS-422 is differential mode transmission, with strong anti-interference ability, can transmit 1200 meters, and the maximum transmission rate is 10 mb/s. Délka vyváženého zvráceného páru je inversně úměrná přenosové rychlosti a maximální přenosová vzdálenost lze dosáhnout pouze tehdy, je-li rychlost nižší než 100kb/s. Nejvyšší rychlosti přenosu jsou získány pouze na velmi krátké vzdálenosti. Obecně platí, že maximální přenosová rychlost, která lze získat na lince twisted pair s délkou 100 metrů, je pouze 1 mb/s.

Maximální komunikační vzdálenost RS-485 je asi 1219 metrů a maximální rychlost přenosu dat je 10mbps. The RS-485 interface adopts a combination of balanced driver and differential receiver, and the anti-common mode interference ability is enhanced, that is, the anti-noise interference is good.

Ir infrared (creator central control infrared port) transmission distance of 150 meters.

CR-NET (creator control signal) přenosová vzdálenost je 800 metrů.
